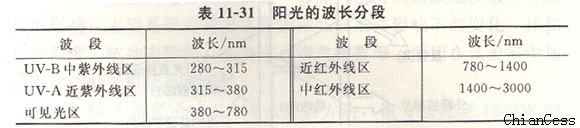

陽光的波長(zhǎng)范圍在280～3000nm，可以分為表11-31所示的幾個(gè)波段。

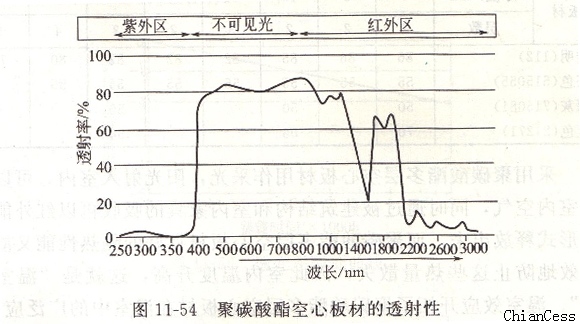

    圖11-54所示，聚碳酸酯陽光板對(duì)可見光的透射性很高，而對(duì)紫外線和紅外線的透射性很差，這種遮蔽性能可以使得在板材后面的物質(zhì)不易被曬熱或者曬褪色，因此是一個(gè)非常好的適用性能。使其能夠在倉(cāng)庫(kù)、博物館使用。

在炎熱氣候地帶或者是建筑物的朝南方向，有時(shí)需要選擇半透明的茶色、灰色、藍(lán)色、綠色或者乳白色的聚碳酸酯陽光板，按照不同的顏色和厚度，它們的透光率在64%～82%，可以減少建筑內(nèi)熱量的積累，保持舒適的室內(nèi)溫度，減少夏季空調(diào)的能耗。

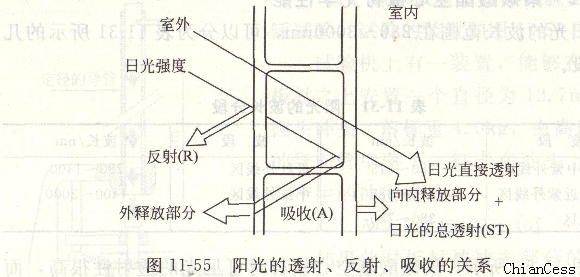

陽光輻射到聚碳酸酯陽光板上，出現(xiàn)透射、反射和吸收(圖11-55)，陽光透射的總量是透射量和吸收量的向內(nèi)釋放部分之和。

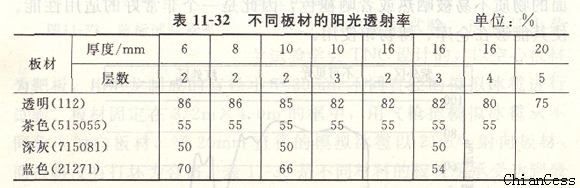

表11-32列出不同陽光板的陽光透射率。

    采用聚碳酸酯多層陽光板用作采光，陽光射入室內(nèi)，可以加熱室內(nèi)空氣，同時(shí)通過被建筑結(jié)構(gòu)和室內(nèi)家具的吸收再以紅外能量的形式釋放出來，而聚碳酸酯多層陽光板良好的隔熱性能又能夠有效地防止這些熱量散失，因此室內(nèi)溫度升高，這就是“溫室效應(yīng)”。溫室效應(yīng)開拓了聚碳酸酯多層陽光板在溫室中的廣泛應(yīng)用，同時(shí)可以借助于調(diào)節(jié)通風(fēng)和選擇板材的顏色來解決調(diào)節(jié)溫度的問題。
