由于用UV穩定的配方，聚碳酸酯耐力板具有好的抗紫外線的能力，尤其耐候級和超耐候級，特別加了表面處理，使在室外應用中延長了使用壽命。

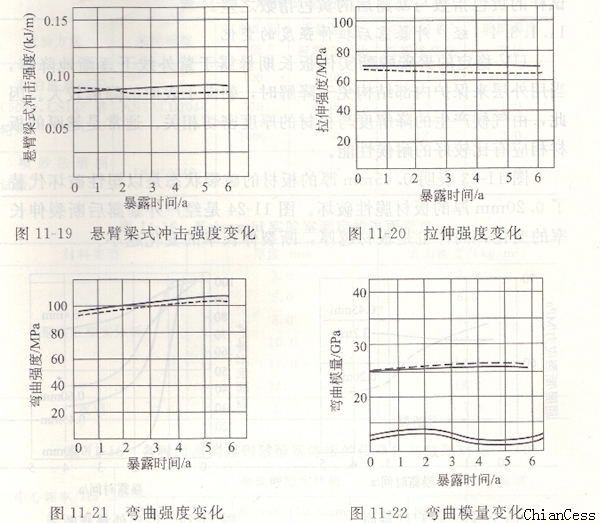

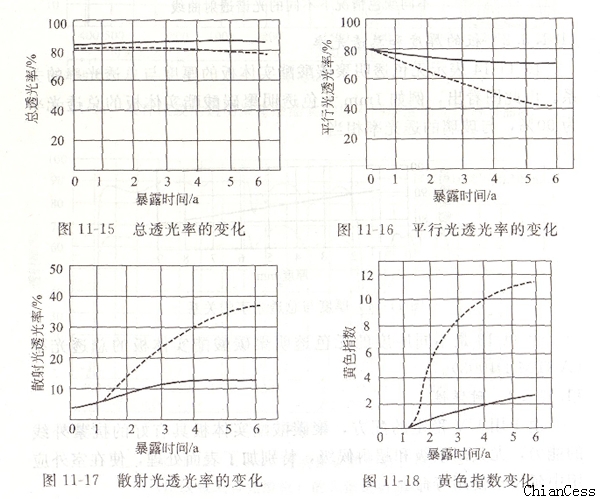

長期暴露于戶外，各種性質發生變化的試樣：耐候級無色透明聚碳酸酯耐力板（厚5.0mm）面南35。，圖11-15～圖11-22中虛線表示普通級無色透明聚碳酸酯實耐力板。

    從以上各圖可以看出，經長期戶外暴露以后，觀察其力學性能和光學性能都未有顯著的變化，特別是耐候級無色透明聚碳酸酯耐力板6年后均未觀察到有明顯的變化。

    黃色指數和黃變度的測量(ASTM)：

    ①此試驗是測定各種塑料材料從褪色或白化進而轉變為變黃的色度，亦可測量其從原始的色度暴露于光和熱以后的黃變度；

    ②黃色指數表示的是從原來的狀態（無色／白色）變黃的度，通常是正值，當黃色指數呈負值時，表明該主體是帶藍色的；

    ③黃色指數可用三刺激值的公式來求得，三刺激值是用色度計測出的；

④黃變度是塑料暴露于光、熱等后發生降解的度，它是起始

試樣的黃色指數與暴露后的黃色指數之差。

11.1.3.4 經戶外暴露后拉伸強度的變化

    UV穩定的聚碳酸酯耐力板長期暴露于紫外線下逐漸地降解，當用外層來保護內部結構免于降解時，朝向于表面的降解較大。因此，由氣候產生的降解度與板材的厚度密切相關。通常是越厚的板材相應有比較好的耐候性能。

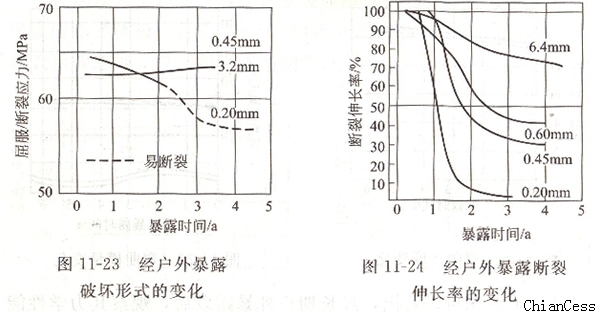

    圖11-23表明0.45mm厚的板材的破裂狀態是以塑性破壞代替了0.20mm厚的板材脆性破壞。圖11-24是經戶外暴露后斷裂伸長率的變化，同樣也是板材越厚，斷裂伸長率的變化越小。
