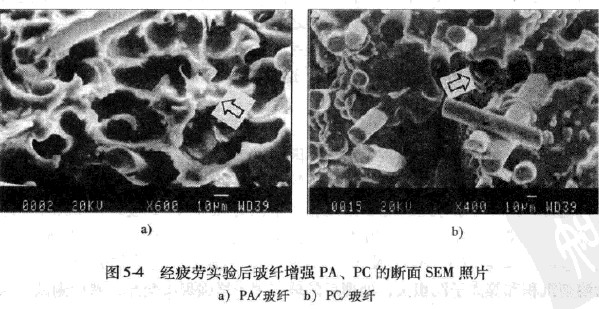

Lin等研究了長玻纖增強耐力板的疲勞行為和形態(tài)特性。長玻纖增強耐力板（玻纖的質量分數(shù)50%）共混物在250C下注射成樣條，然后進行疲勞實驗，實驗中載荷施加頻率為10Hz，在疲勞實驗過程同時記錄下材料的疲勞硬度和表面溫度。圖54所示為經(jīng)疲勞實驗后玻纖增強PA、PC的斷面SEM照片。圖中，在長玻纖增強尼龍的疲勞脆斷表面，玻纖仍然被基體包裹，而在玻纖增強聚碳酸酯耐力板的疲勞脆斷表面，玻纖基本已經(jīng)與PC基體剝離。這說明玻纖與PC間的鍵合力要遠小于與PA之間的鍵合力。

    本文《長玻纖增強耐力板的耐疲勞特性》由陽光板、耐力板、聚碳酸酯板材專業(yè)制造商----海寧仟承塑業(yè)有限公司 http://www.gis0731.cn 編輯提供。如需轉載請注明出處。
